Вопрос по датчику скорости

Сообщение

Dj An · #1 Сообщение **Dj An** » 16 июн 2007, 12:20

Дмитрий Юрьевич! Форумчане! Отзовитесь плиииз! При замене штеккера датчика скорости (на КПП) забыл какой провод куда ткнуть надо, чтобы по отношению ко второму штеккеру все правильно было(проводов три - черный, желтый, розовый). Галант 2.4 GDI 99 года, МКПП.

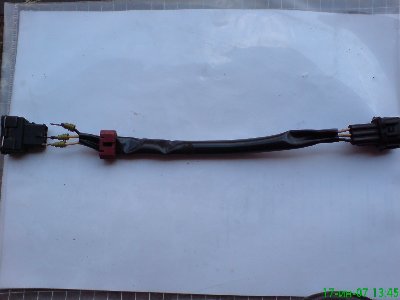

Так как на фото правильно будет?

Друзья помогите, завтра датчик привозят - надо ставить! ХЕЕЕЛП!!!

Dj An · #2 Сообщение **Dj An** » 19 июн 2007, 16:35

электрик знакомый говорит, что можно тестером "прозвонить" что-куда, но может быть кто-то глянет как на своей провод установлен - други помогите!

stanislav@e88a

А какие цвета проводов на ответной проводке? и как они сопоставляются с этим куском проводки.

Dj An · #4 Сообщение **Dj An** » 20 июн 2007, 02:00

stanislav@e88a цвета проводов на ответной проводке следующие: черный с коричневой полосой, черный, белый с синей полосой. Расположение проводов на фото.

#5 Сообщение **Denkiko** » 20 июн 2007, 08:55

Dj An писал(а):stanislav@e88a цвета проводов на ответной проводке следующие: черный с коричневой полосой, черный, белый с синей полосой. Расположение проводов на фото.

Это уже интереснее.

Если смотреть на разъем датчика скорости так чтобы фикасатор был сверху или далше от себя то нумерация начинается с лева на право.
1 - +12в
2 - масса
3 - сигнальный.
__|-|__
| 1 2 3 |
---------
В вашем случае черный с коричневой полосой, возможно, +12в, а черный это масса. Возьмите тестер и проверьте, что бы не испортить датчик, так ли это. Потому что в вашем автомобиле должен быть черный с красной полосой.

Dj An · #6 Сообщение **Dj An** » 20 июн 2007, 15:14

Denkiko действительно провод с красной полосой (просто смотрел при искуственном освещении). т.е. насколько я понял средний провод по любому - масса (черный переходящий в желтый), а дальше дело техники...
Спасибо за инфу - сегодня сделаю!

Dj An · #7 Сообщение **Dj An** » 30 июн 2007, 23:50

Сегодня отодвинулось на недельку!

Друзья, померял напряжение на штеккере датчика скорости при работающем двигателе и получил следующие данные: на проводе 1(черный с красной полосой) ~ 13 V, а на проводе 2 (белый с синей полоской) ~ 11 V. Правильно ли я рассуждаю если провод 1 принимаю за питание, а провод 2 - сигнальный? Может ли на сигнальном проводе быть такое напряжение?

Dj An · #8 Сообщение **Dj An** » 03 июл 2007, 10:07

Узнал. Поставил. Работает !!!

Sergej86 · #9 Сообщение **Sergej86** » 22 дек 2025, 21:32

Так как всё-таки провода выглядят на разъёме датчика?
