Таблица соответствия GDI-5

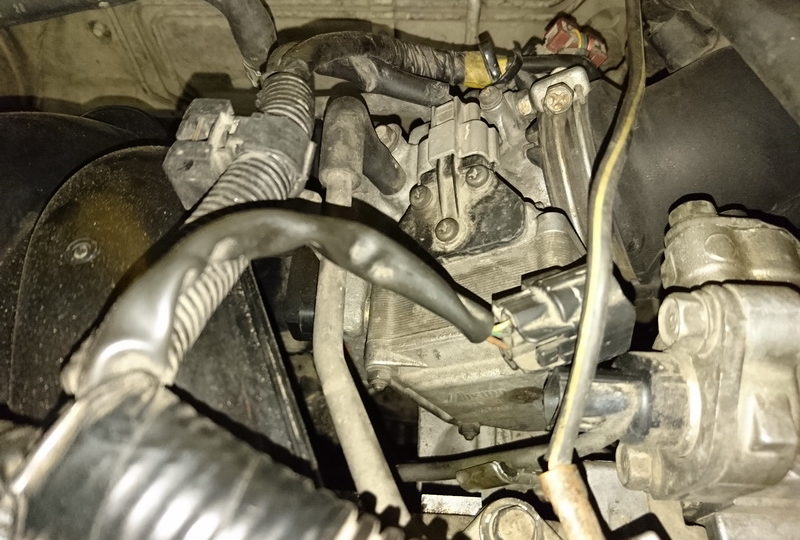

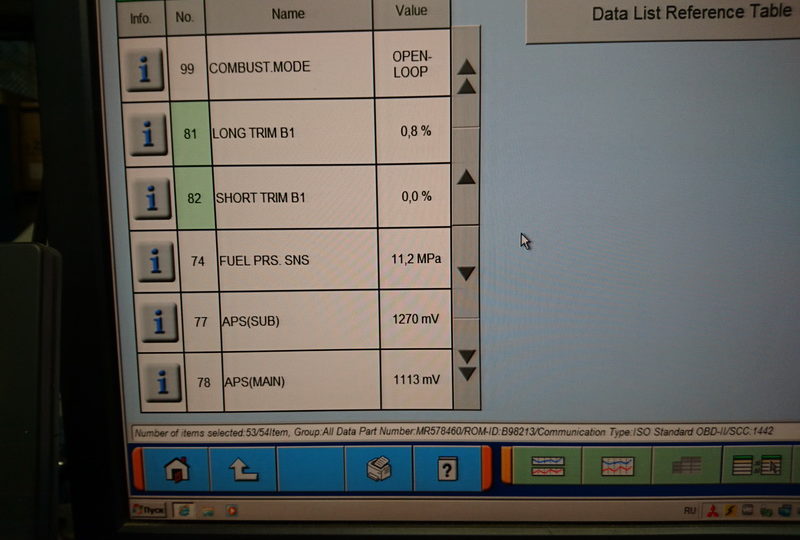

Таблица соответствия давления для GDI-5 в тнвд (Mпa) и напряжения(Вольт) на датчике давления.(при снятом разьёме с датчика давления, сканером фиксируется значение 11.2мпа)
Красный — давление ниже нормы.
Зелёный — рабочее давление GDI-5.
Жёлтый — могут быть проблемы.

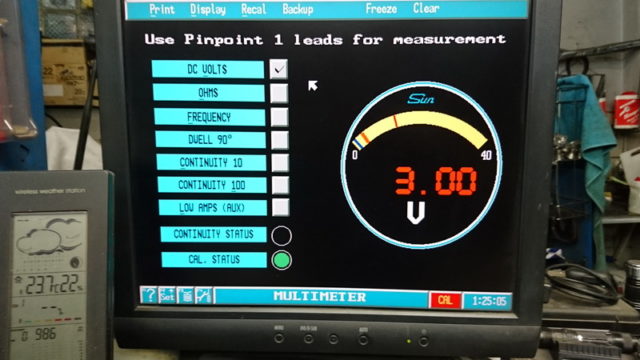

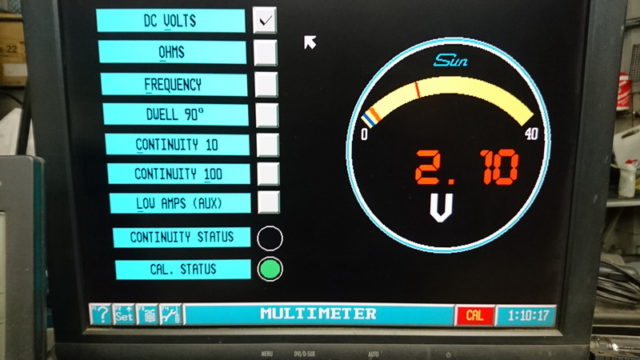

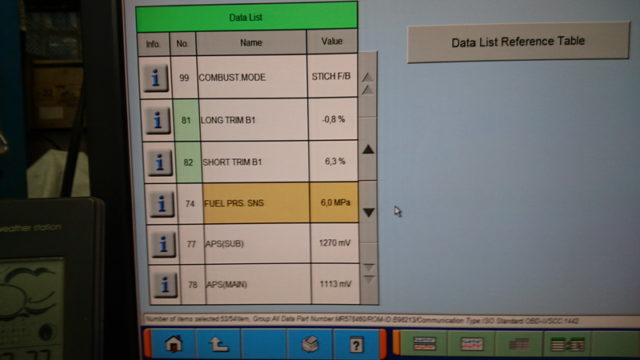

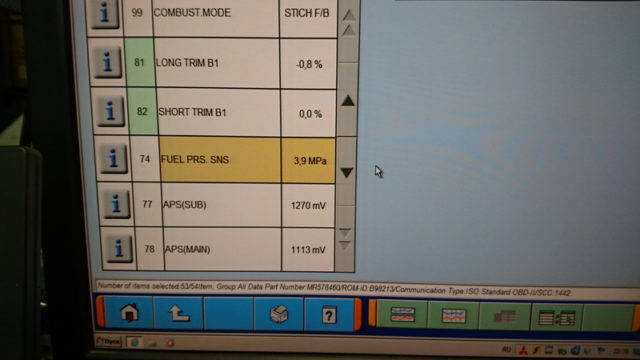

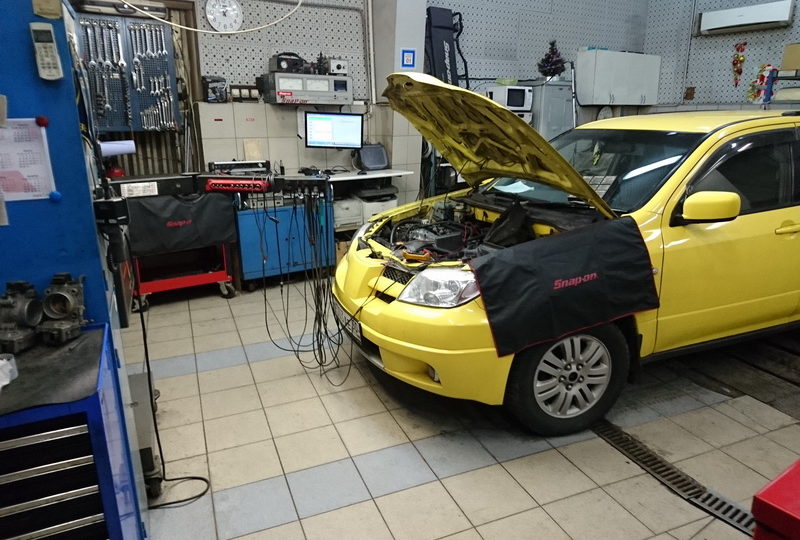

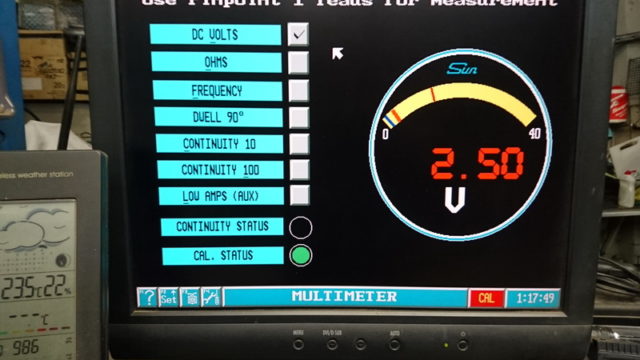

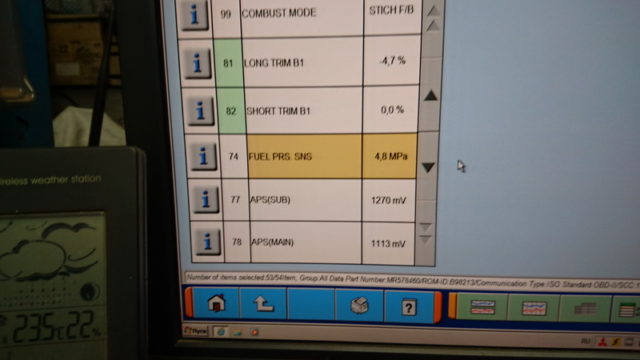

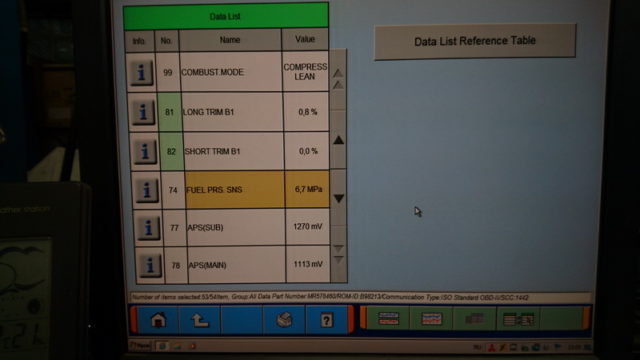

На картинке(надо нажать на неё) можно увидеть в галерее образцы скриншотов давления и напряжения. Давление показано на MUT-3, напряжение на SUN SMP-4000. Значения взяты с Airtrek 2002года.



Вольт	Мпа
2,1	4,0
2,2	4,2
2,3	4,5
2,4	4,7
2,5	5,0
2,6	5,2
2,7	5,5
2,8	5,7
2,9	6,0
3,0	6,2
3,1	6,5
3,2	6,7
3,3	7,0
3,4	7,2
3,5	7,5
3,6	7,7
3,7	8,0
3,8	8,2
3,9	8,5
4,0	8,7
4,1	9,0

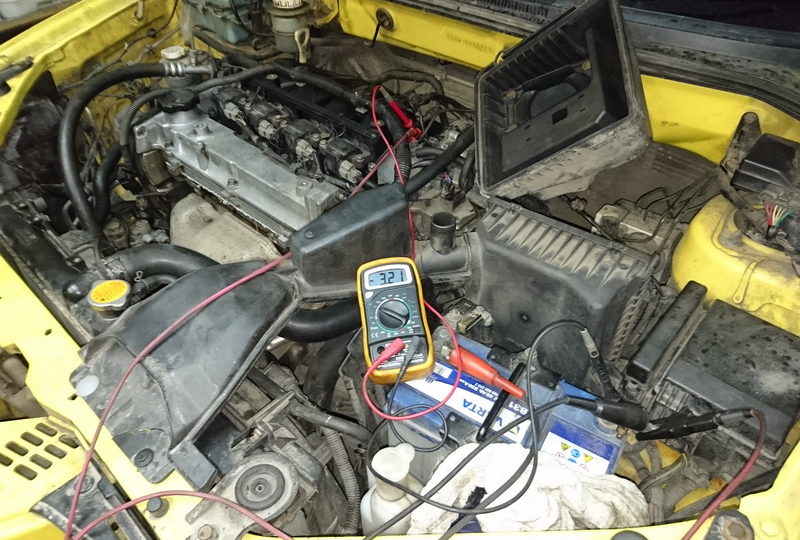

Примеры измерений манометром и цифровым вольтметром.



Таблица годится только для GDI-5.

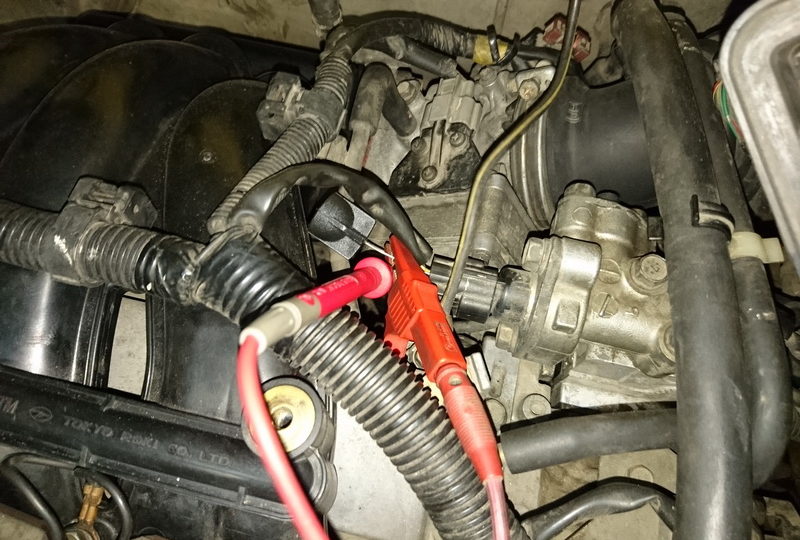

Примеры измерения. Фото.
