Установка магнита ETV на RVR-98г

Проверка установки магнита ETV дросселя на примере нового дросселя.
На рисунке один показано значение датчика TPS-MAIN,при прижатии пальцем дросселя до упора и при отключённом разьёме мотора ETV.

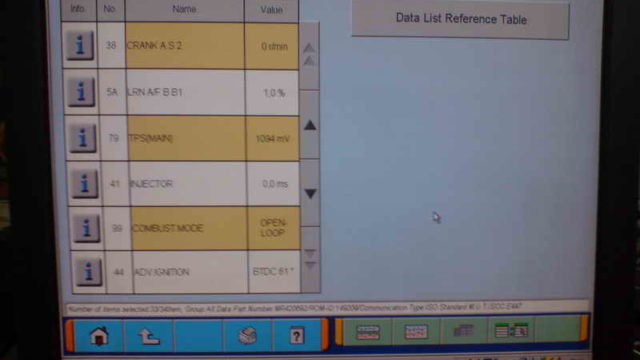

На рисунке два показано значении датчика TPS-MAIN при отключённом разьёме ETV.Заслонка дросселя находится в ненагруженном состоянии,но нейтральное положение самой заслонки имеет некоторое свободное перемещение.На этом рисунке это свободное перемещение зафиксировано датчиком TPS в сторону закрытия дросселя.
На рисунке три показано значение датчика TPS-MAIN при отключенном разьёме ETV. Заслока дросселя ненагружена и находится в свободном состоянии в сторону открытия дросселя.

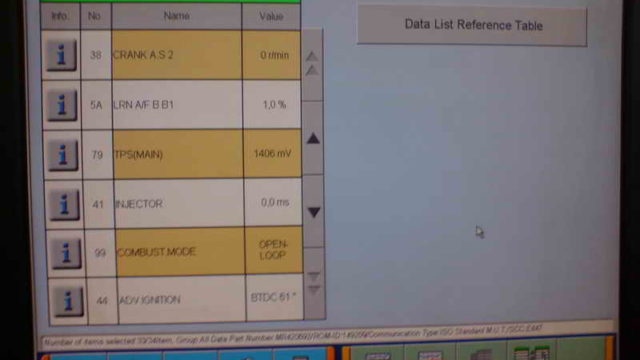

На четвёртом рисунке зафиксирована датчиком TPS-MAIN максимально открытое состояние дросселя в ненагруженном состоянии.
На пятом и шестом рисунке даны показания с MUT-3 при работе двигателя на х.х в режиме COMPRESS LEAN и STICH F/B при температуре 90градусов.
Все измерения проводились на новом дросселе.Начало отсчёта по TPS — 527мв.От этого значения зависят все остальные значения которые даны.Этими измерениями можно пользоватся как образцом для проверки правильности приклеивания магнита.По разбегу напряжения в свободном состоянии можно оценить степень размагниченности магнита-к примеру-когда он не целый.Все измерения можно проводить обычным тестером.А если подать пять вольт-то и в тисках.

Первый.Первый.
Второй.Второй.
Третий.Третий.
Четвертый.Четвертый.
Пятый.Пятый.
Шестой.Шестой.
