Modis на большом экране

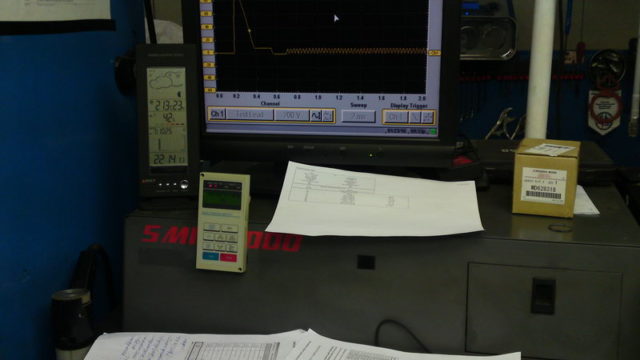

Осцилограмма системы зажигания- замороженный кадр. Снято Modis, передачей изображения служит мотор-тестер SUN SMP4000 через КВМ. Очень удобно при стационарной работе. Машина-Аутлендер XL.

1 Осцилограмма Modis.

Осцилограмма с форсунки на незаводящемся моторе, при прокрутке стартером. Машина Airtrek с 4G64GDI. Мотор полностью исправен и прогрет. Для имитации неисправности, незаводящегося мотора, отсоединены разьёмы катушек зажигания

2 Мотор незаводится, стартер крутит. Мотор полностью исправен.

Осцилограмма с форсунки с автомобиля галант, с двигателем 4G93GDI. Автомобиль полностью прогрет, мотор заведён и работает на х.х. Машина полностью исправна.

Форсунка с Galant с 4G93GDI
