Привод датчика распредвала RVR

При ремонте двигателя 4G64GDI, очень часто снимают с выпускного распредвала привод(маркер) датчика распредвала. А обратно он ставится в двух положениях. На рисунках показано правильная установка маркера, по отношению к шпонке распредвала на другом конце распредвала.

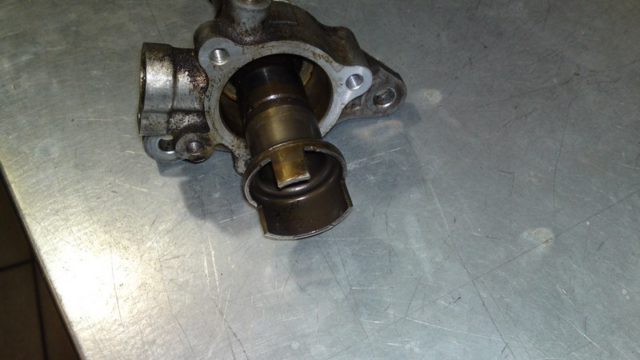

Положение маркера распредвала, при совмещённых всех меток ГРМПоложение маркера распредвала, при совмещённых всех меток ГРМ

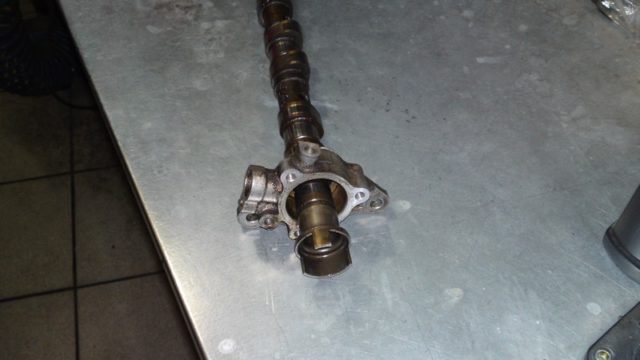

Положение маркера распредвала, при совмещении всех меток ГРМ.Положение маркера распредвала, при совмещении всех меток ГРМ.

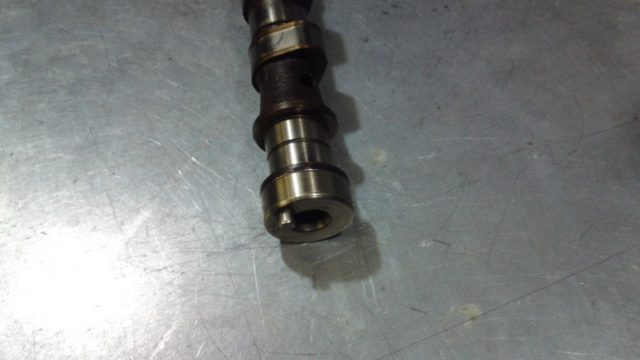

Положение шпонки, при совмещении всех меток ГРМПоложение шпонки, при совмещении всех меток ГРМ
