Cedia фильтрик

Последовательность разборки, вынимание фильтрика на входе в тнвд, и обратная запресовка фильтрика на место.Для двигателя 4G93GDI. Все нужные коментарии есть на фотках.

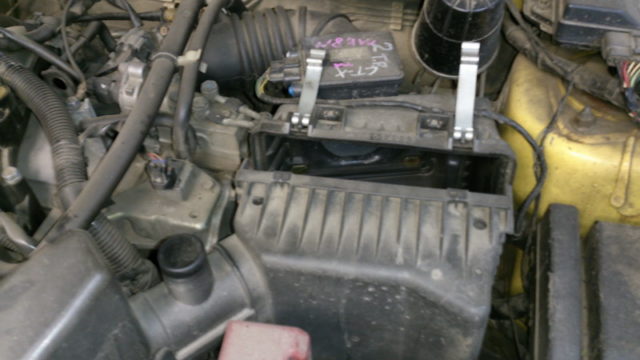

Вынут элемент воздушного фильтра.

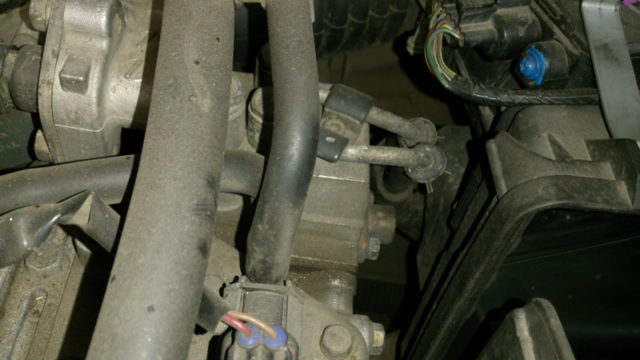

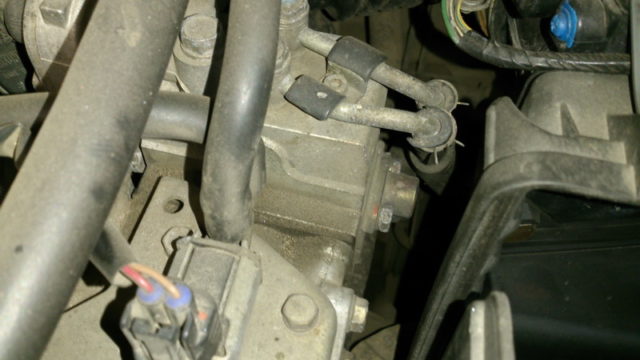

Внешний вид тнвд и трубки подачи.

Внешний вид тнвд и трубки подачи.

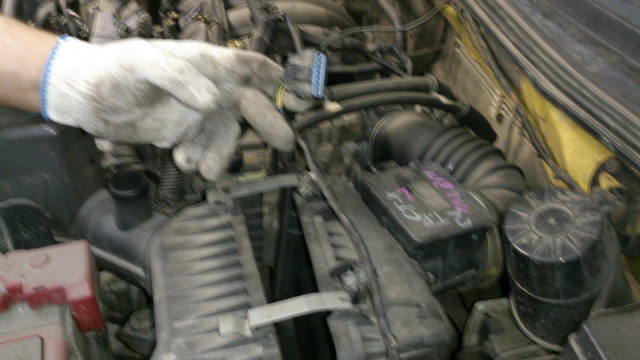

Снятие фишки с датчика расхода воздуха

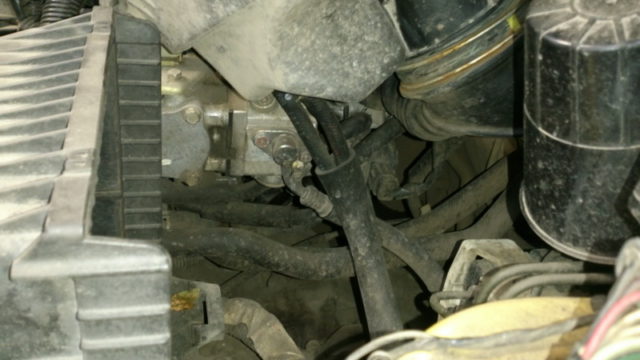

Внешний вид трубки подачи, при поднятом корпусе воздушного фильтра.

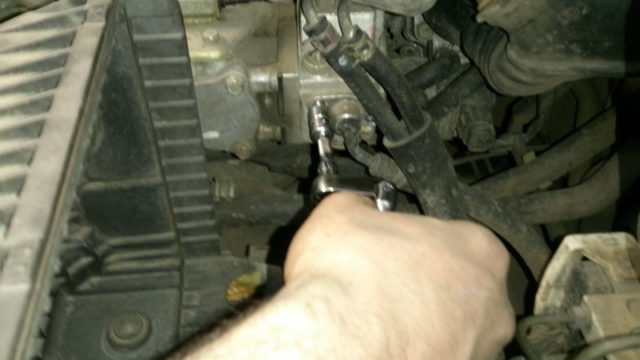

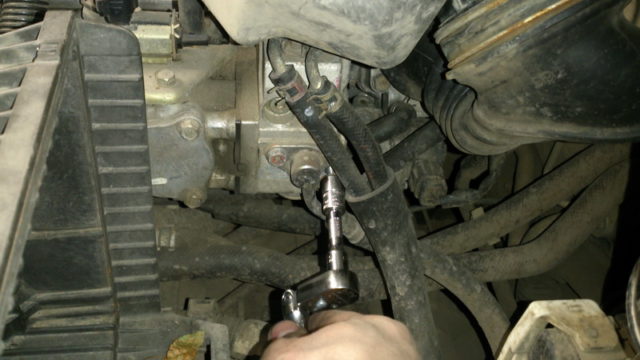

Откручивание трубки подачи. Два болта на 10мм.

Откручивание трубки подачи. Два болта на 10мм.

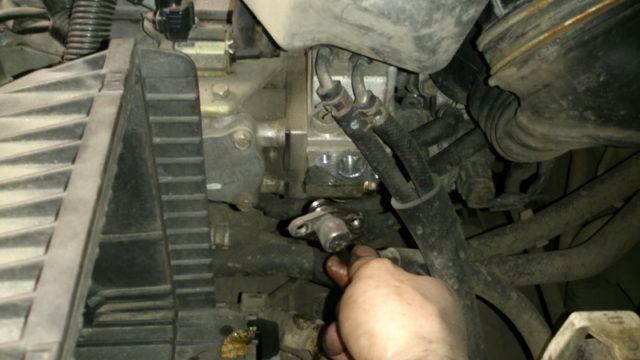

Снятие трубки подачи с тнвд.

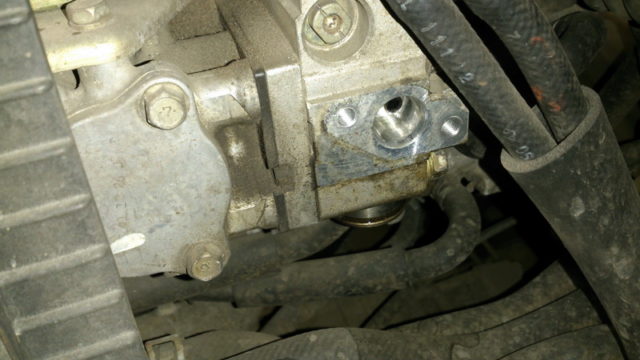

Доступ к фильтрику.

Доступ к фильтрику.

Саморез диаметром 5мм вкручен в фильтрик.

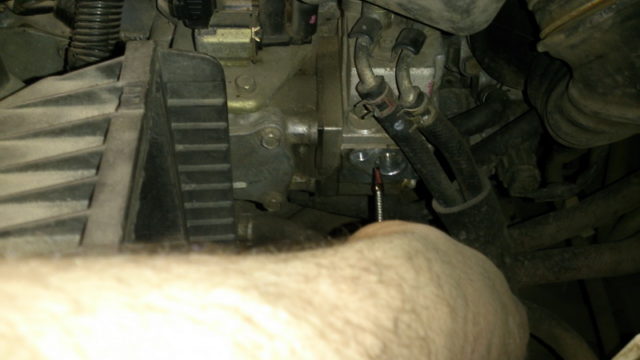

Вынутый фильтрик, с помощью самореза.

Вынутый фильтрик, с помощью самореза.

Общий вид на тнвд со снятой подачей, при поднятом корпусе воздушного фильтра.

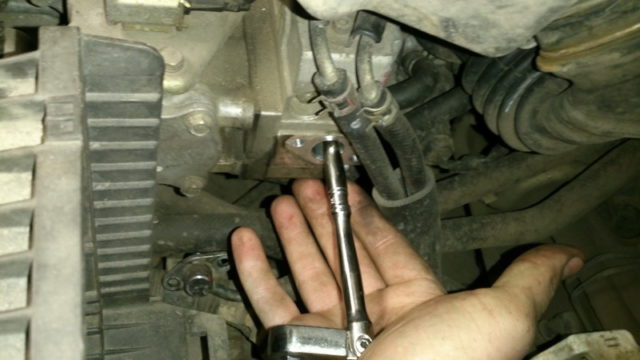

Запресовка очищенного фильтрика в тнвд, с помощью тупого предмета.

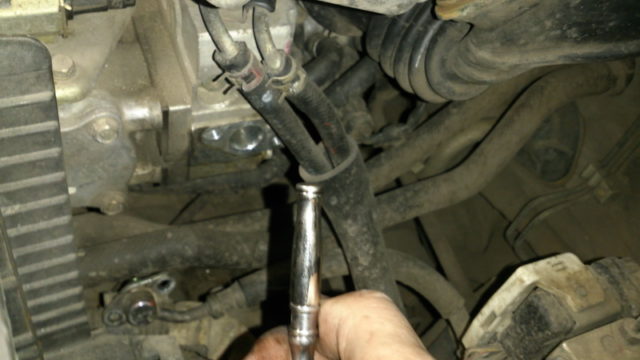

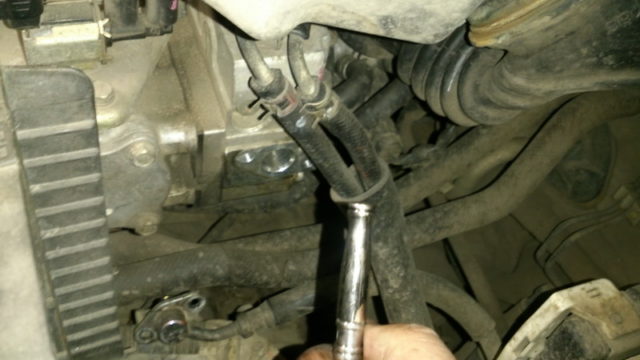

Внешний вид тупого предмета, для запресовки фильтрика в тнвд.

Внешний вид тупого предмета, для запресовки фильтрика в тнвд.

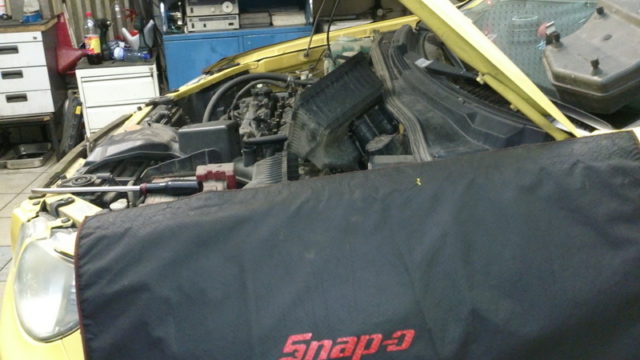

Внешний вид машины, при работе с фильтриком.
